Un levantamiento topográfico es un estudio técnico, que consiste en medir y registrar las características del espacio físico de un terreno, en él, se consideran su ubicación, altitud, distancias, elevaciones… Los resultados se representan en un mapa o plano, que se perfila para el propósito del proyecto.
Por ejemplo.
Los levantamientos topográficos pueden clasificarse en:
• Levantamientos de propiedades, en los que es importante la determinación de linderos, derechos de vía, subdivisión de tierras, entre otros.
• Levantamientos catastrales, para el registro y control de la tenencia de la tierra.
• Levantamientos de construcción, de obras como fraccionamientos, carreteras, canales, ductos, entre otros.
• Levantamientos de supervisión que permiten determinar el avance de obras.
• Levantamientos de apoyo (puntos de control) terrestre para fotogrametría.
• Levantamientos de sitios de muestreo para análisis de imágenes de satélite.
• Levantamientos hidrográficos, necesarios para la recopilación de información de cuerpos de agua o zonas inundables. De este último deriva él.
Levantamiento topográfico en zonas costeras
El levantamiento topográfico en zonas costeras es un proceso esencial para la identificación, delimitación y representación cartográfica de la Zona Federal Marítimo Terrestre (ZFMT) y los Terrenos Ganados al Mar (TGM), términos utilizados en México. El levantamiento topográfico en zonas costeras es el conjunto de procedimientos técnicos que permiten medir y representar detalladamente las características físicas de una porción de terreno en la costa. El cual es fundamental para determinar los límites precisos de la ZFMT y los TGM, asegurando una adecuada gestión y aprovechamiento de estos bienes nacionales.
El levantamiento topográfico en zonas costeras tiene diferentes propósitos, entre los que destacan:
• La delimitación precisa de la ZFMT y TGM, que permite establecer con exactitud los límites de estas áreas, fundamentales para su administración y control.
• Trámites de concesión o permisos transitorios: Es un requisito indispensable para solicitar concesiones, autorizaciones o permisos de uso y aprovechamiento de estas zonas ante las autoridades competentes.
• Planeación y desarrollo: Facilita la planificación de proyectos en áreas costeras, garantizando que se respeten los límites establecidos y se promueva un desarrollo sostenible.
En México, el levantamiento topográfico en zonas costeras está regulado por diversas disposiciones legales y normativas, entre las que destacan:
• Ley General de Bienes Nacionales: Particularmente los artículos 119 y 120, que definen y regulan la ZFMT y los TGM.
• Reglamento para el Uso y Aprovechamiento del Mar Territorial, Vías Navegables, Playas, Zona Federal Marítimo Terrestre y Terrenos Ganados al Mar, que establece los procedimientos y requisitos para el uso y aprovechamiento de estas áreas.
• Norma Oficial Mexicana NOM-146-SEMARNAT-2017, en la se establece la metodología para la identificación, delimitación y representación cartográfica que permiten la ubicación geográfica de la ZFMT y TGM.
La Norma Oficial Mexicana NOM-146-SEMARNAT-2017 establece una metodología específica que incluye:
• Reconocimiento de campo: en el que se realiza una inspección inicial del área para identificar características físicas y áreas específicas en las que se pueden establecer puntos de control.
• Establecimiento de puntos de control terrestre, para la determinación de puntos con coordenadas precisas que servirán de referencia para el levantamiento. En este paso se puede considerar la señalización temporal como la colocación de marcas provisionales en el terreno para identificar los límites determinados durante el levantamiento.
• Levantamiento topográfico, es decir la medición detallada del terreno utilizando equipos especializados para obtener datos precisos de altitud y coordenadas.
• Determinación de la línea de pleamar máxima, la identificación del límite alcanzado por la marea alta, fundamental para definir la ZFMT.
• Elaboración de planos, la representación gráfica de los datos obtenidos, incluyendo coordenadas UTM y referencias geodésicas oficiales.
Para realizar un levantamiento topográfico preciso en zonas costeras, por lo general se utiliza equipo como:
• Estaciones totales, son instrumentos electrónicos que miden ángulos y distancias con alta precisión.

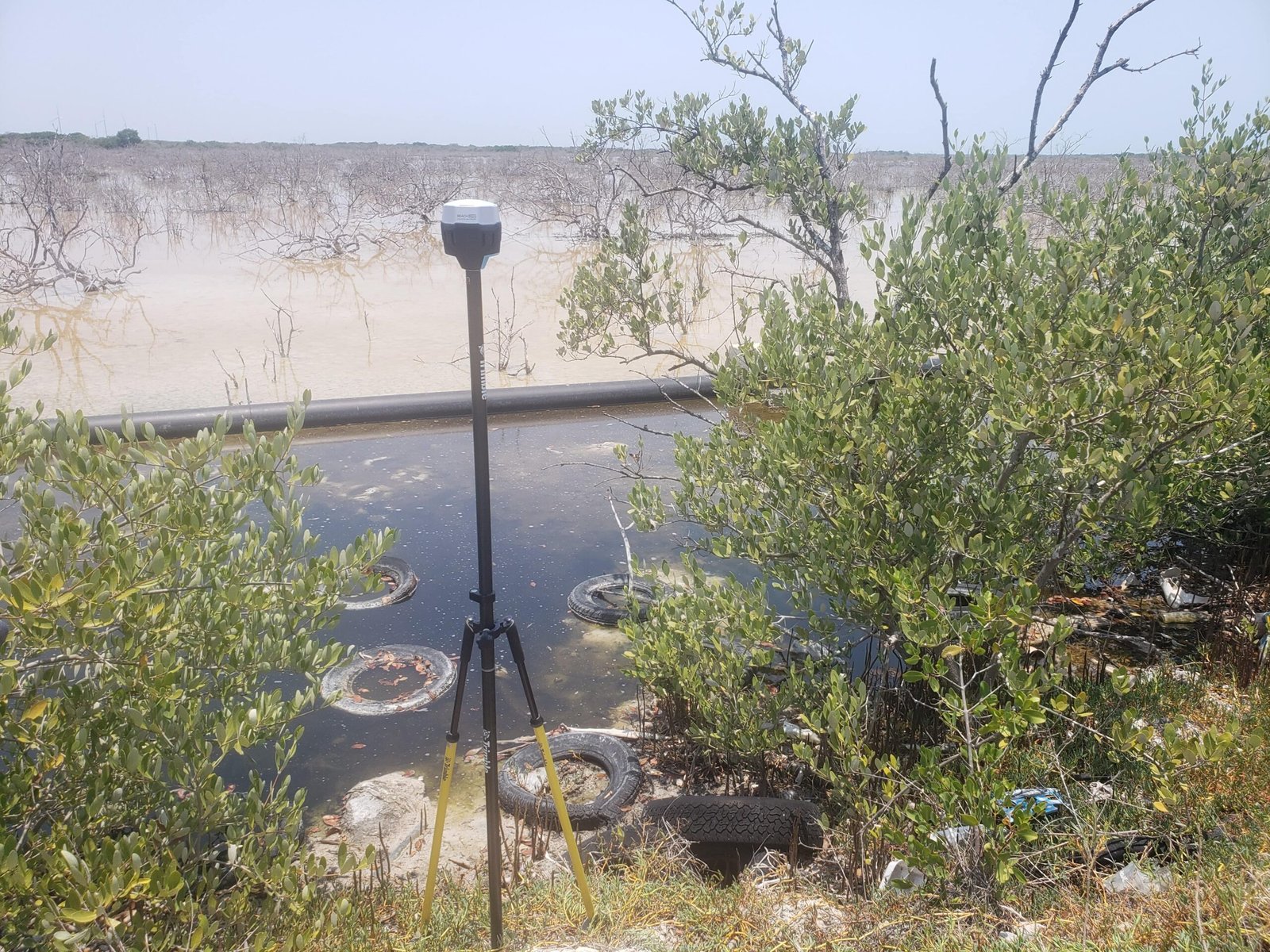

• Receptores GNSS, estos equipos utilizan sistemas de navegación por satélite para obtener coordenadas exactas.
• Niveles digitales, este instrumento topográfico permite medir diferencias de altura con gran exactitud.

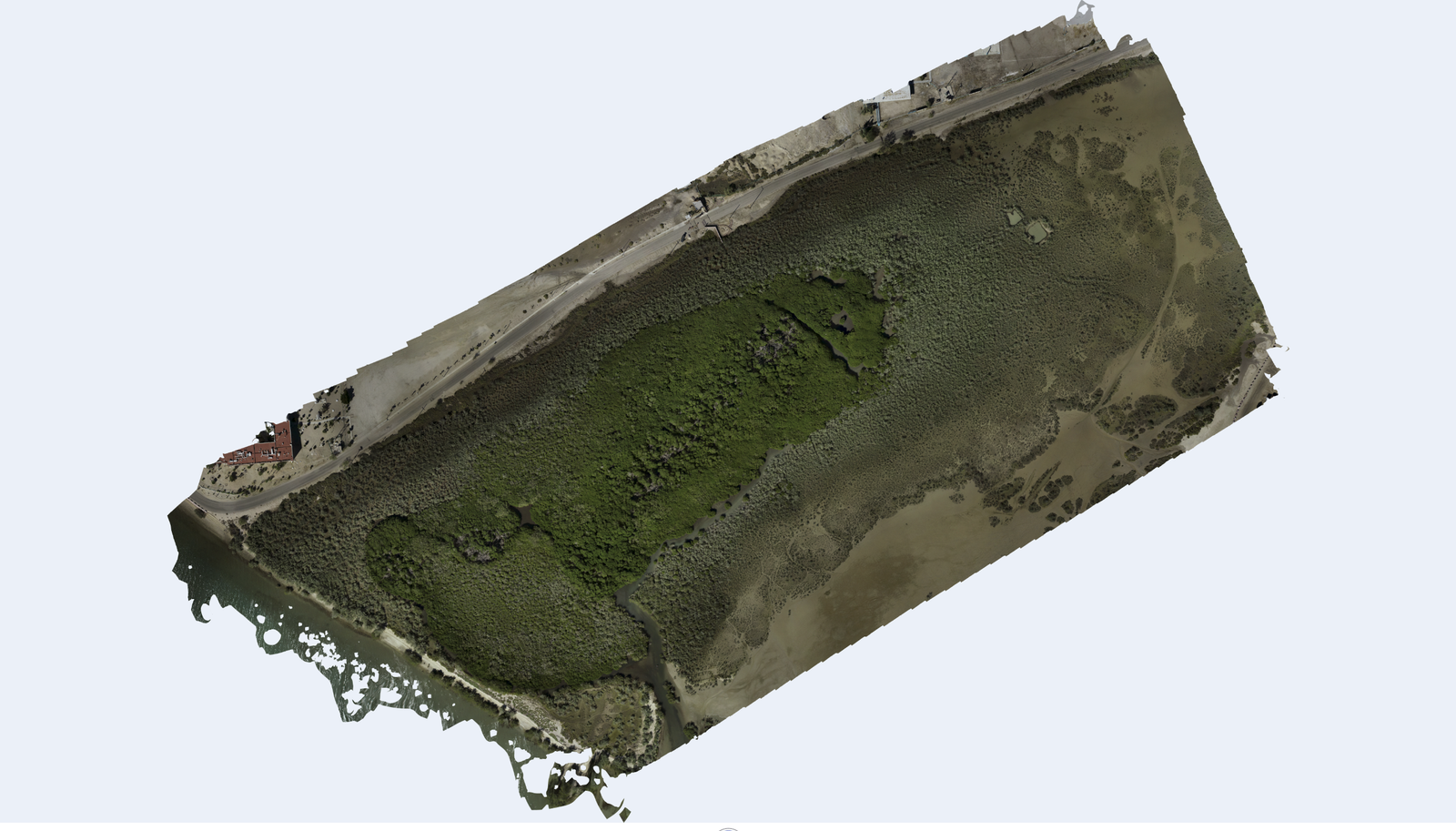

• Drones con sensores LiDAR o cámaras fotogramétricas, que capturan datos topográficos en áreas de difícil acceso.
• Software especializado, para el de procesamiento de datos geoespaciales y elaboración de planos cartográficos.
Es imprescindible que el personal encargado del levantamiento esté debidamente capacitado en el manejo de estos equipos, software y en la aplicación de la normativa vigente para garantizar la precisión y confiabilidad de los resultados.
Literatura consultada para el desarrollo de este tema y que te puede ser de utilidad.
Del Río-Santana, O., Espinoza-Fraire, T., Sáenz-Esqueda, A., y Córtes-Martínez, F. 2019. Levantamientos topográficos con drones. Revista Ciencia, Vol.1 Núm. 5 ISSN: 2448-623X 1.
NORMA Oficial Mexicana NOM-146-SEMARNAT-2017. DOF.
Pachas, R. 2009. El levantamiento topográfico: Uso del GPS y estación total. Academia, 8(16), 29-45.
Reyes-Ibarra, M. A. y Hernández-Navarro A. 2009. Tratamiento de errores en levantamientos topográficos. INEGI.
